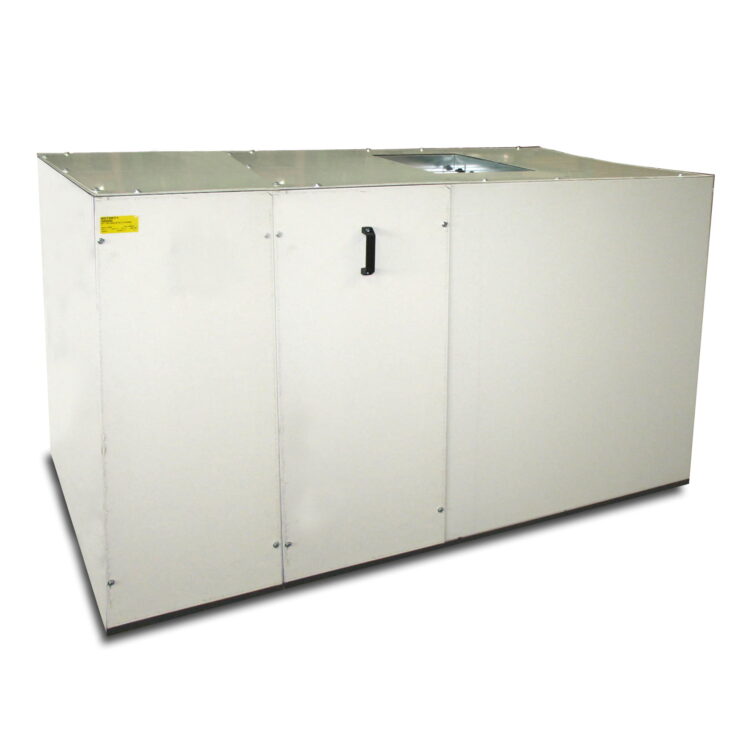

Unità di ventilazione modulari MVU

Caratteristiche

• Pannelli semplici autoportanti in lamiera zincata preverniciata bianca con plastofilmatura protettiva in PVC.
• Sezione ventilante costituita da più ventilatori centrifughi a semplice aspirazione, con girante di acciaio verniciato, a pale rovesce, ad alto rendimento fluidodinamico (intorno al 75%), coclea in lamiera zincata tipo sendzymir.
• Motori elettrici asincroni impiegati sono con rotore a gabbia a 4 poli, a basso scorrimento, di tipo chiuso, con ventilazione interna. Presentano caratteristiche di isolamento di classe F e protezione IP 56. L’accoppiamento con il motore elettrico è “diretto”, a mezzo di flangia.

Optional

• Quadro elettrico di comando di serie, con alimentazione di potenza a 400V-50Hz (400V-60Hz a richiesta) e circuito ausiliario a 230V-50Hz (230V-60Hz a richiesta) con:
  • interruttore generale con blocco porta
  • interruttori magnetotermici di protezione motori
  • serie relè per comando motori: avviamento diretto per potenze installate fino a 5.5 kW, oltre a stella/triangolo
  • spia di segnalazione funzionamento
  • spia di presenza tensione
  • selettore di funzionamento riscaldamento/ventilazione/spento
  • selettore ON-OFF Stadio 1 (S1)
  • selettore ON-OFF Stadio 2 (S2)
  • spia di funzionamento Stadio 1 (SR1)
  • spia di funzionamento Stadio 2 (SR2)
  • morsettiera di collegamento e cablaggi motore a norme CE
  • Grado di protezione elettrico IP44.
• Isolamento acustico: kit di pannelli isolanti in polietilene da 10mm per la riduzione del rumore.
• Micro-serrande aria in acciaio zincato: permettono un controllo preciso del flusso d’aria
• Sezione filtrante costituita da più unità di filtri a tasche.
