Scambiatori di calore industriali

Il risultato di 50 anni di esperienza nel settore dei generatori di aria calda

Alta efficienza
Superiore al 90% grazie alla geometria del sistema e all'uso di acciaio alluminizzato.
Realizzati in acciaio alluminizzato
Con caratteristiche migliori rispetto all'acciaio inossidabile: resistenza termica, resistenza alla corrosione, elasticità e capacità di sostenere la deformazione dovuta alle alte temperature.
Facile manutenzione
Una porta frontale e due porte nel collettore posteriore consentono un'ispezione diretta dei diversi tubi di fumo.
Le immagini hanno solo scopo illustrativo e di presentazione del prodotto.

I processi industriali per il trattamento dell’aria o per processi di essicazione o ascugatura  richiedono diversi sistemi di termoventilazione, usando l’aria come vettrore di calore.

Da oltre 50 anni Blowtherm progetta e produce generatori e scambiatori di calore per processi industriali. Si tratta di prodotti affidabili e durevoli, energeticamente efficienti e con bassi costi di manutenzione e gestione.

Blowtherm offre una vasta gamma di scambiatori di calore in modo da rispondere a titte le esigenze dei clienti, collaborando nella ricerca delle soluzioni ottimali per il progetto.

Applicazioni per UTA e Roof Top

  • Industrie produttive
  • Laboratori artigianali
  • Magazzini di stoccaggio e piattaforme logistiche
  • Hangar
  • Serre

Applicazioni per processi industriali

  • Processi industriali di essicazione ad alta temperatura
  • Forni di ricircolo, forni di asciugatura, forni per verniciatura a polvere
  • Compensazione locali con aspirazione aria da macchine produttive, fumi di saldatura
  • Impianti di verniciatura
  • Ricircolo d´aria in processi chimici e metallurgici
  • Lavorazione di metalli, plastica, legno
  • Cicli di produzione a temperatura controllata per materiali compositi e fibra di carbonio
  • Forni per asciugatura laterizi
  • Linee di produzione per pellet food
  • Impianti di essicazione farine
  • Essicazione legname



Migliora la tua attività

Siamo a tua disposizione per rispondere a domande e commenti. Partiamo!

Contattaci

Telefono +39 049 601600

Caratteristiche

  • La geometria dello scambiatore di calore è stata studiata per consentire tutte le deformazioni che l’acciaio produce nel processo di riscaldamento evitando che si verifichino condizioni di surriscaldamento.
  • L’efficienza superiore al 90% viene ottenuta tramire turbolatori speciali posti all’interno dello scambiatore di calore che garantiscono un aumento di efficienza del 3%.
  • La manutenzione dello scambiatore risulta particolarmente semplice grazie ad una porta frontale che consente un’ispezione diretta dei diversi tubi di fumo e a due porte di ispezione nel collettore posteriore.
  • Il materiale utilizzato per tutte le parti dello scambiatore di calore è l’acciaio alluminizzato HTGA 150, un materiale con caratteristiche migliori rispetto all’acciaio inossidabile: elevata resistenza termica (fino a 1100° C), elevata resistenza alla corrosione, elevata elasticità e capacità di sostenere la deformazione dovuta alle alte temperature.
  • Tutte queste caratteristiche unite a uno spessore standard di 2 mm consentono di offrire uno scambiatore di calore di altissima qualità.
  • Tutti i turbolatori (all’interno dello scambiatore di calore) sono realizzati in acciaio inossidabile AISI 430.
  • Il processo di saldatura, completamente testato nel nostro stabilimento, è un processo di saldatura MIG, eseguito in atmosfera protetta (Argon / CO2) e utilizzando acciaio inossidabile RS30 per i giunti di saldatura.
Le caratteristiche e i dati tecnici riportati sono indicativi e puramente a titolo illustrativo. Per informazioni o configurazioni specifiche vi preghiamo di contattare i nostri tecnici.

Versioni

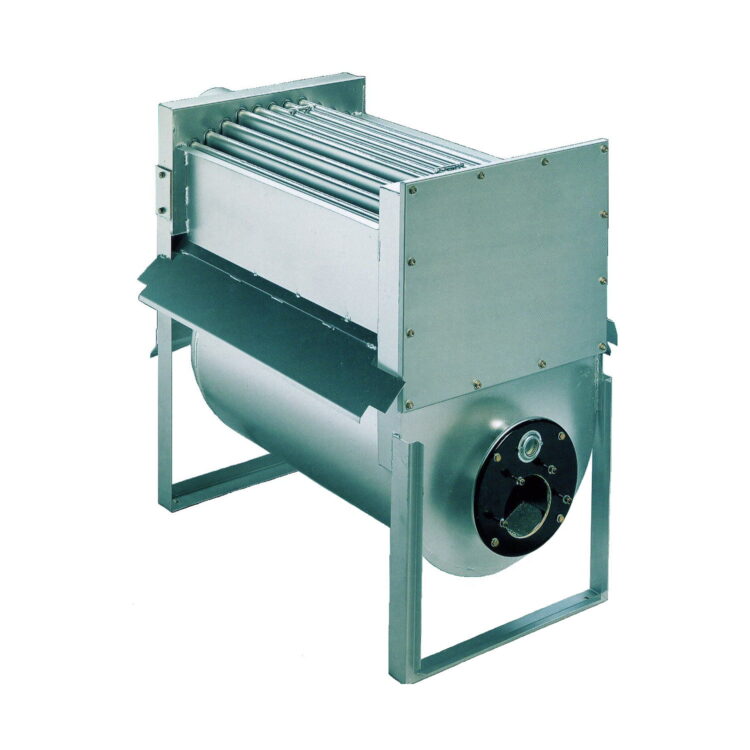

Modulo scambiatore di calore senza parte ventilante e quadro elettrico.

Particolarmente adatto per essere utilizzato con UTA o Roof Top.

Il modulo deve essere posto all’interno di una struttura adeguatamente isolata e accoppiato ad un bruciatore a combustibile liquido o gassoso.

Potenza termica in entrata
KW
Potenza termica in uscita
KW
Portata d’aria
m3/h
IH/AR 125 123,6-145,4 113,7-131,4 8.650-9.400
IH/AR 150 148,2-185,8 137,3,-168,0 10.250-11.100
IH/AR 175 173,0-203,5 161,9-187,2 12.300-13.100
IH/AR 200 197,7-232,6 183,0-211,6 14.250-15.000
IH/AR 250 247,1-290,7 228,8-264,5 17.400-18.500
IH/AR 300 296,5-348,8 274,5-317,4 19.000-20.250
IH/AR 350 345,7-406,7 320,0-370,0 22.800-25.800
IH/AR 400 395,3-465,1 366,0-423,2 25.200-31.000
IH/AR 500 494,2-581,4 457,6-529,0 30.200-36.200
IH/AR 600 593,0-697,7 549,2-634,9 36.200-43.500
IH/AR 750 741,2-872,0 686,8-794,0 48.000-53.000
IH/AR 1000 988,6-1.163 915,1-1.058 65.000-72.000

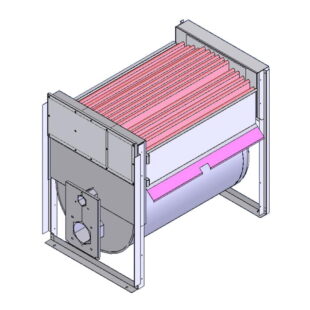

Modulo scambiatore di calore a condensazione senza parte ventilante e quadro elettrico.

Particolarmente adatto per essere utilizzato con UTA o Roof Top.

Il modulo deve essere posto all’interno di una struttura adeguatamente isolata e accoppiato ad un bruciatore a combustibile liquido o gassoso.

Potenza termica in entrata
KW
Potenza termica in uscita Pn100%
KW
Potenza termica in uscita Pn50%
KW
Potenza termica in uscita Pn30%
KW
Portata d’aria
m3/h
IH/AR 30N 34,8 32 35,1 36,5 2.000-2.600
IH/AR 75 92 86 46,9 29 5.500-5.800
IH/AR 100 115,9 108 59,3 36,4 6.800-7.800
IH/AR 125 145 136 73,8 45,8 8.650-9.400
IH/AR 150 185,8 174 95,7 58,4 10.250-11.100
IH/AR 175 203,5 190 104,5 64,2 12.300-13.100
IH/AR 200 232,6 217 119,2 73,1 14.250-15.000
IH/AR 250 291 272 150 91,6 17.400-18.500
IH/AR 300 348,8 324 179,3 109,5 19.000-20.250
IH/AR 350 406,7 378 208,4 128,2 22.800-25.800
IH/AR 400 465,1 432 239,5 146,4 25.200-31.000
IH/AR 500 581,4 541 300 183 30.200-36.200
IH/AR 600 697,7 649 358,6 219,1 36.200-43.500
IH/AR 750 872 811 449,1 274,7 48.000-53.000
IH/AR 1000 1163 1082 597,8 366,3 65.000-72.000

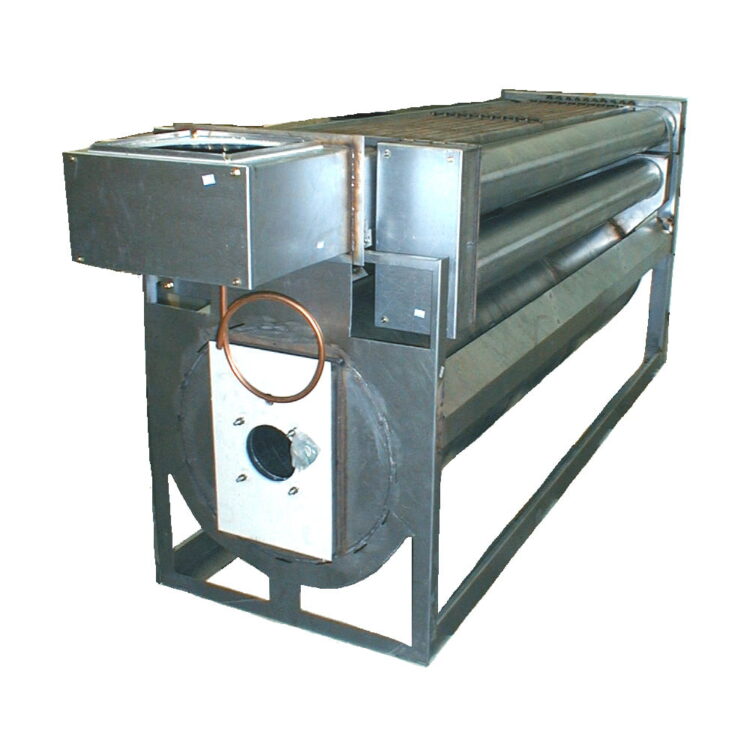

Modulo scambiatore di calore senza parte ventilante e quadro elettrico.

Particolarmente adatto per essere utilizzato in processi industriali.

Il modulo deve essere posto all’interno di una struttura adeguatamente isolata e accoppiato ad un bruciatore a combustibile liquido o gassoso.

Potenza termica in entrata
KW
Potenza termica in uscita
KW
Portata d’aria
m3/h
IH/HR 100.X 87,2-150,0 78,6-136,5 12.500-19.000
IH/HR 200.X 130,0-260,0 118,3-236,6 12.500-26.000
IH/HR 330.X 190,0-380,0 171,0-342,0 28.000-48.000
IH/HR 480.X 275,0-550,0 247,5-495,0 42.000-72.000
IH/HR 600.X 372,2-700,0 335,0-630,0 56.000-96.000

Realizzazioni

Riscaldamento e rinnovo dell’aria con recupero di energia

Impianto di compensazione e riscaldamento con aria calda in ambienti industriali con recupero di energia
