Industrielle Druckkessel

Caldaie monoblocco a combustione pressurizzata

ico-efficienza
Alta efficienza
Rendimento superiore al 90%
Die Bilder dienen nur zur Illustration und Produktpräsentation.

Versionen

PACK-P_TRS_3S

Leider ist der Eintrag nur auf Italiano und English verfügbar.

Caldaia a monoblocco, tre giri di fumo (due in camera di combustione), a combustione pressurizzata, dotata di ampio focolare a inversione di fiamma, con fondo focolare completamente bagnato.

Attacco per lo scarico condensa di avviamento posizionato sulla cassa fumi, percorso interno dell’acqua studiato in modo da raffreddare la parte anteriore e innalzarla temperatura della parte posteriore per ridurre la condensa di avviamento.

Features

  • Boiler body made of P235GH EN10028-2 steel plate welded to full penetration.
  • Cylindrical combustion chamber, welded internally and externally to the front plate and closed at the rear with fully wetted bottom.
  • Smoke tubes are arranged to optimize water circulation inside and to balance heat exchange. Steel tubes are used: newly developed and highly efficient INOX steel turbulators are inserted inside.
  • Steel front door coated internally with insulating insulation, provided with sealing gasket, complete with hole and plate for burner connection and flame control light.
  • Boiler body cladding made of 60mm-thick mineral wool mat with aluminum support.
  • External protection made of pre-painted galvanized sheet metal panels.
  • Control and safety equipment complete with wiring and grouped in an instrument panel located above the generator and includes: dial thermometer, service thermostat, manual reset safety thermostat, main switch, protection fuse.

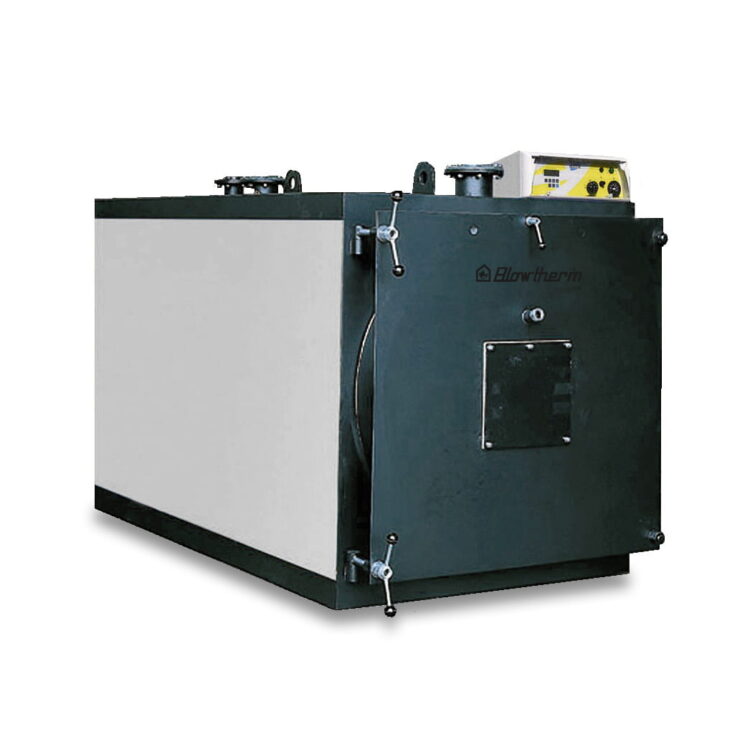

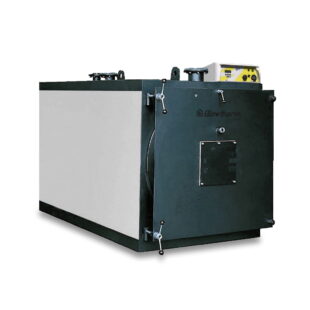

PACK-P AR
Mod.		 Potenza utile nominale
kW		 Potenza termica al focolare
 kW		 Contropressione focolare
mbar		 Perdita di carico lato acqua
mbar		 Conten. acqua caldaia
 dm3		 Press. max caldaia
bar		 Attacchi Peso a vuoto
kg
r / m
DN		 v
DN		 s
DN		 Ø
mm
93 93 103 0,5 4,5 119 5 2” 1”1/4 ¾” 200 250
105 104,7 115,5 0,7 5,6 119 5 2” 1”1/4 ¾” 200 270
150 151,2 167 1,2 11,8 155 5 2” 1”1/4 ¾” 200 310
190 192 211 1,2 6,9 228 6 65 1”1/2 ¾” 220 460
230 233 257 1,5 10 228 6 65 1”1/2 ¾” 220 480
290 291 320 2,3 16,3 285 6 65 1”1/2 ¾” 220 540
345 349 384 3,3 23 276 6 65 1”1/2 ¾” 220 550
405 407 449 4,4 31 329 6 65 1”1/2 ¾” 220 610
465 465 511 3,3 18 402 6 80 2” ¾” 250 870
520 523 577 4,3 22 402 6 80 2” ¾” 250 890
580 581 637 4,8 28 476 6 80 2” ¾” 250 940
695 700 771 4,5 18 697 6 100 65 ¾” 350 1310
810 820 899 5,6 25 795 6 100 65 ¾” 350 1380
930 940 1027 5,4 33 733 6 100 65 ¾” 350 1440
1045 1060 1156 6 40 817 6 100 65 ¾” 350 1620
1220 1240 1349 6,5 36 1277 6 125 80 1”1/2 400 2200
1450 1480 1606 6,8 54 1372 6 125 80 1”1/2 400 2580
1860 1890 2056 7 45 2010 6 150 100 1”1/2 450 3300
2100 2100 2282 7,2 68 2204 6 150 100 1”1/2 450 3640
2330 2360 2570 7,2 70 2163 6 150 100 1”1/2 450 3710
2910 2960 3213 7,5 64 3155 6 200 125 1”1/2 500 5140
3490 3550 3855 7,8 90 3292 6 200 125 1”1/2 500 5840
4070 4150 4497 9 120 4839 6 200 125 1”1/2 600 7490
PACK-P_TRS_3S

Leider ist der Eintrag nur auf Italiano und English verfügbar.

Caldaia a doppio focolare composta da due corpi sovrapposti idonea al funzionamento a due fiamme, e su richiesta a quattro fiamme (con due bruciatori bistadio).

La regolazione può essere in parallelo o in cascata, con inversione della sequenza di accensione.

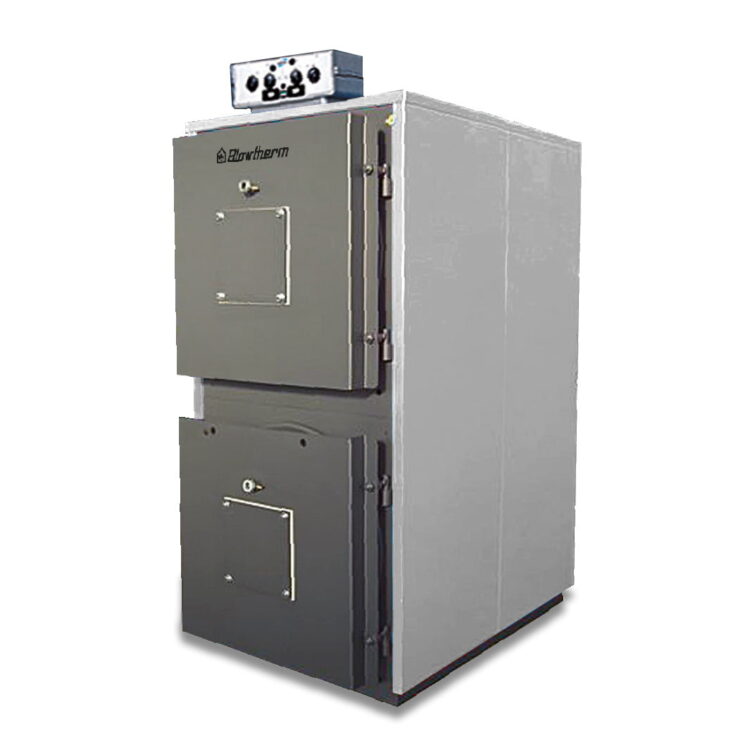

PACK-P AR 2F
Mod.
 Potenza utile nominale
kW		 Potenza termica al focolare
kW		 Contropressione focolare
mbar		 Perdita di carico caldaia lato acqua (Δt 15°C)
mbar		 Contenuto acqua caldaia
 dm3		 Press. max caldaia
bar
Attacchi		 Peso a vuoto
kg
r / m
DN		 v
DN		 s
DN		 Camino Ø
mm
93
 186 206 0,5 4,5 238 5 2” 1”1/4 ¾” 200 500
105
 209,4 231 0,7 5,6 238 5 2” 1”1/4 ¾” 200 540
150
 302,4 334 1,2 11,8 310 5 2” 1”1/4 ¾” 200 620
190
 384 422 1,2 6,9 456 6 65 1”1/2 ¾” 220 920
230
 466 514 1,5 10 456 6 65 1”1/2 ¾” 220 960
290
 582 640 2,3 16,3 570 6 65 1”1/2 ¾” 220 1080
345
 698 768 3,3 23 552 6 65 1”1/2 ¾” 220 1100
405
 814 898 4,4 31 658 6 65 1”1/2 ¾” 220 1220
PACK-P_TRS_3S

Leider ist der Eintrag nur auf Italiano und English verfügbar.

Caldaia monoblocco a tre giri di fumo a combustione pressurizzata e basso NOx, con ampio focolare a fiamma passante con fondo bagnato, adatto per l’utilizzo di combustibili liquidi e gassosi.

La disposizione del fascio tubiero sopra la camera di combustione consente di ridurne le dimensioni: in questo modo è facilitata l’introduzione in centrali termiche con stretti passaggi di accesso e con dimensioni totali contenute.

L’utilizzo di speciali turbolatori di nuova concezione ad altissima efficienza in acciaio INOX, il rendimento risulta superiore al 93%.

Caratteristiche

  • Il corpo caldaia realizzato con lamiere di alta qualità ed è saldato a completa penetrazione.
  • Camera di combustione cilindrica, saldata internamente ed esternamente alla piastra anteriore e chiusa posteriormente con fondo completamente bagnato.
  • I tubi di fumo sono saldati alle piastre tubiere disposti perifericamente alla camera di combustione. La loro disposizione è stata studiata per ottimizzare la circolazione dell’acqua; inoltre sono sporgenti dalla piastra posteriore per innalzare la temperatura del cordone di saldatura, evitando la formazione di condensa acida
  • Turbolatori  in acciaio INOX di nuova concezione ad altissima efficienza
  • Portellone anteriore in acciaio rivestito internamente con coibente isolante, provvisto di guarnizione di tenuta, completo di foro e piastra per attacco del bruciatore e spia per il controllo della fiamma.
  • Rivestimento del corpo caldaia realizzato con materassino in lana minerale di 60mm di spessore.
  • Protezione esterna costituita da pannelli in lamiera zincata preverniciata.
  • Apparecchiature di controllo e sicurezza complete di cablaggio e raggruppate in un quadro strumenti posizionato sopra il generatore e comprende: termometro a quadrante, termostato di servizio, termostato di sicurezza a riarmo manuale, interruttore generale, fusibile di protezione.

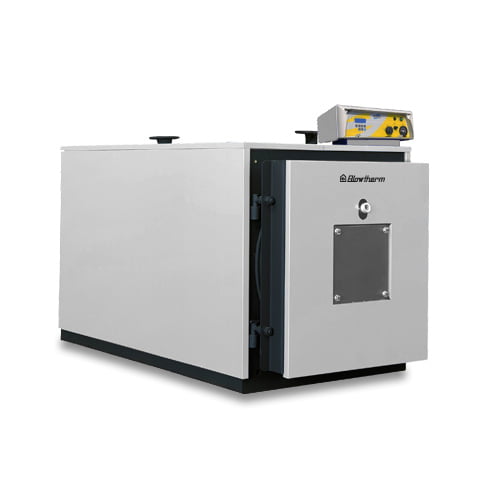

PACK-P AR 3S
Mod.		 Potenza utile nominale
kW		 Potenza termica al focolare
kW		 Contropressione focolare
mbar		 Perdita di carico lato acqua
mbar		 Conten. acqua caldaia
dm3		 Press. max caldaia
bar		 Attacchi Peso a vuoto
kg
r / m
DN		 v
DN		 s
DN		 Ø
mm
80 81 86,2 0,4 3,4 119 5 2” 1”1/4 ¾” 200 250
90 91 96,7 0,5 4,3 119 5 2” 1”1/4 ¾” 200 270
130 132 140 0,9 9 155 5 2” 1”1/4 ¾” 200 310
170 170 179,6 0,9 5,5 228 6 65 1”1/2 ¾” 220 460
200 203 214 1,2 7 228 6 65 1”1/2 ¾” 220 480
250 253 266 1,8 13 285 6 65 1”1/2 ¾” 220 540
300 304 320 2,5 18 276 6 65 1”1/2 ¾” 220 550
350 354 372 3,3 23 329 6 65 1”1/2 ¾” 220 610
400 398 418 2,7 13 402 6 80 2” ¾” 250 870
450 455 477 3,2 17 402 6 80 2” ¾” 250 890
500 505 530 3,7 21 476 6 80 2” ¾” 250 940
600 610 640 3,6 13 697 6 100 65 ¾” 350 1310
700 715 750 4,5 19 795 6 100 65 ¾” 350 1380
800 820 860 4,4 25 733 6 100 65 ¾” 350 1440
900 920 966 4,8 32 817 6 100 65 ¾” 350 1620
1100 1100 1155 5,4 29 1277 6 125 80 1”1/2 400 2200
1300 1300 1365 5,6 40 1372 6 125 80 1”1/2 400 2580
1640 1645 1727 5,8 33 2010 6 150 100 1”1/2 450 3300
1850 1850 1942 6 40 2125 6 150 100 1”1/2 450 3640
2050 2050 2153 6,5 45 2163 6 150 100 1”1/2 450 3710
2580 2580 2709 6,8 50 3155 6 200 125 1”1/2 500 5140
3100 3100 3255 7,5 70 3292 6 200 125 1”1/2 500 5480
3600 3610 3791 8,4 92 4839 6 200 125 1”1/2 600 7490
PACK-P_TRS_3S

Leider ist der Eintrag nur auf Italiano und English verfügbar.

Caldaia monoblocco a tre giri di fumo a combustione pressurizzata e basso NOx, con ampio focolare a fiamma passante con fondo bagnato.

La disposizione del fascio tubiero sopra la camera di combustione consente di ridurne le dimensioni: in questo modo è facilitata l’introduzione in centrali termiche con stretti passaggi di accesso e con dimensioni totali contenute.

Idonea per funzionare con gas, GPL, gasolio e nafta.

Caratteristiche

  • Il corpo caldaia realizzato con lamiere di alta qualità ed è saldato a completa penetrazione.
  • Camera di combustione cilindrica, saldata internamente ed esternamente alla piastra anteriore e chiusa posteriormente con fondo completamente bagnato.
  • I tubi di fumo sono saldati alle piastre tubiere disposti sopra alla camera di combustione. La loro disposizione è stata studiata per ottimizzare la circolazione. Sono inoltre sporgenti dalla piastra posteriore per innalzare la temperatura del cordone di saldatura, evitando la formazione di condensa acida.
  • Turbolatori  in acciaio INOX di nuova concezione ad altissima efficienza
  • Portellone anteriore in acciaio rivestito internamente con coibente isolante, provvisto di guarnizione di tenuta, piastra cieca per attacco del bruciatore e spia per il controllo della fiamma
  • Rivestimento del corpo caldaia realizzato con materassino in lana minerale di 60mm di spessore.
  • Protezione esterna costituita da pannelli in lamiera zincata preverniciata che coprono il corpo caldaia il portellone e camera fumo (copertura totale)
  • Apparecchiature di controllo e sicurezza complete di cablaggio e raggruppate in un quadro strumenti posizionato sopra il generatore e comprende: termometro a quadrante, termostato di servizio, termostato di sicurezza a riarmo manuale, interruttore generale, fusibile di protezione.



PACK-P TRS
Mod.		 Potenza utile nominale
kW		 Potenza termica al focolare
kW		 Contropress. focol.
mbar		 Perd.carico lato H2O (Δt 15°C)
mbar		 Conten. Acqua
dm3		 Press. max.
bar		 Attacchi Peso a vuoto
kg
r / m
DN		 v
DN		 s
DN		 Ø f
mm
31 31,4 34,9 0,2 5 76 5 1”1/4 1” ¾” 150 210
60 58 64,4 0,4 9 90 5 1”1/4 1” ¾” 150 230
80 81 89,7 0,6 14 90 5 1”1/4 1” ¾” 150 245
105 104,8 115,8 0,7 6 143 5 2” 1”1/4 ¾” 180 350
130 125 138,3 1 8 143 5 2” 1”1/4 ¾” 180 355
190 190 209,9 1,5 7 225 6 65 1”1/2 ¾” 200 425
230 226,5 248,9 2,1 10 279 6 65 1”1/2 ¾” 200 495
260 255 282,1 2,5 12 279 6 65 1”1/2 ¾” 200 500
345 340 374 3,1 23 388 6 65 1”1/2 ¾” 250 670
405 396,1 432,9 3,9 30 463 6 65 1”1/2 ¾” 250 750
440 440 486,2 4,9 35 463 6 65 1”1/2 ¾” 250 760
520 514,4 562,2 4,2 22 641 6 80 2” 1” 300 1105
580 580 641,6 5,4 27 641 6 80 2” 1” 300 1120
650 650 717,4 6,6 35 716 6 80 2” 1” 300 1225
800 800,4 865 8,8 40 1100 6 100 65 1” 350 1890
1000 1000 1080 9,3 45 1215 6 100 65 1” 350 2120
PACK-P_TRS_3S

Leider ist der Eintrag nur auf Italiano und English verfügbar.

Caldaia monoblocco a tre giri di fumo a combustione pressurizzata e basso NOx, con ampio focolare a fiamma passante con fondo bagnato, adatto per l’utilizzo di combustibili liquidi e gassosi.

La disposizione del fascio tubiero sopra la camera di combustione consente di ridurne le dimensioni: in questo modo è facilitata l’introduzione in centrali termiche con stretti passaggi di accesso e con dimensioni totali contenute.

L’utilizzo di speciali turbolatori di nuova concezione ad altissima efficienza in acciaio INOX, il rendimento risulta superiore al 93%.

Caratteristiche

  • Il corpo caldaia realizzato con lamiere di alta qualità ed è saldato a completa penetrazione.
  • Camera di combustione cilindrica, saldata internamente ed esternamente alla piastra anteriore e chiusa posteriormente con fondo completamente bagnato.
  • I tubi di fumo sono saldati alle piastre tubiere disposti perifericamente alla camera di combustione. La loro disposizione è stata studiata per ottimizzare la circolazione dell’acqua; inoltre sono sporgenti dalla piastra posteriore per innalzare la temperatura del cordone di saldatura, evitando la formazione di condensa acida
  • Turbolatori  in acciaio INOX di nuova concezione ad altissima efficienza
  • Portellone anteriore in acciaio rivestito internamente con coibente isolante, provvisto di guarnizione di tenuta, completo di foro e piastra per attacco del bruciatore e spia per il controllo della fiamma.
  • Rivestimento del corpo caldaia realizzato con materassino in lana minerale di 60mm di spessore.
  • Protezione esterna costituita da pannelli in lamiera zincata preverniciata.
  • Apparecchiature di controllo e sicurezza complete di cablaggio e raggruppate in un quadro strumenti posizionato sopra il generatore e comprende: termometro a quadrante, termostato di servizio, termostato di sicurezza a riarmo manuale, interruttore generale, fusibile di protezione.

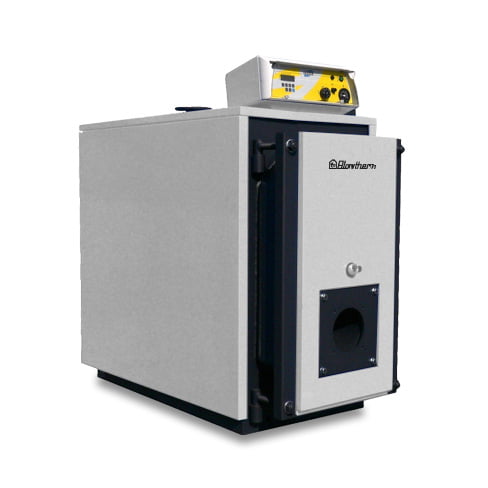

PACK-P TRS 3S
Mod.		 Potenza utile nominale
kW		 Potenza termica al focolare
kW		 Contropress. focol.
mbar		 Perd.carico lato H2O (Δt 15°C)
mbar		 Conten. Acqua
dm3		 Press. max.
bar		 Attacchi Peso a vuoto
kg
r / m
DN		 v
DN		 s
DN		 Øf
mm
60 60 64,1 0,4 14 90 5 1”1/4 1” ¾” 150 245
90 90 95,8 0,8 8 143 5 2” 1”1/4 ¾” 180 355
135 135 143,2 1,1 7 225 6 65 1”1/2 ¾” 200 425
160 161,4 170 1,7 10 279 6 65 1”1/2 ¾” 200 495
180 180 190,4 1,8 12 279 6 65 1”1/2 ¾” 200 500
240 241,7 255 2,3 23 388 6 65 1”1/2 ¾” 250 670
280 281 296 2,5 30 463 6 65 1”1/2 ¾” 250 750
315 315 331,5 2,8 35 463 6 65 1”1/2 ¾” 250 760
360 367 383 2,6 22 641 6 80 2” 1” 300 1105
400 400 420 3,4 27 641 6 80 2” 1” 300 1120
460 465,6 489 5,5 35 716 6 80 2” 1” 300 1225
650 650 682 7,4 40 1100 6 100 65 1” 350 1890
800 800 840 8,1 45 1215 6 100 65 1” 350 2120
PACK-P_TRS_3S

Leider ist der Eintrag nur auf Italiano und English verfügbar.

Caldaia monoblocco a tre giri di fumo a combustione pressurizzata e basso NOx, con ampio focolare a fiamma passante con fondo bagnato, con fascio tubiero bimetallico con strato interno blindato in acciao inox.

Questo permette il funzionamento a bassa temperatura (temperatura minima di ritorno 25°C), e ha un’importante funzione anticondensa

La disposizione del fascio tubiero sopra la camera di combustione consente di ridurne le dimensioni: in questo modo è facilitata l’introduzione in centrali termiche con stretti passaggi di accesso e con dimensioni totali contenute.

Idonea per funzionare con gas,GPL, gasolio e nafta.

Caratteristiche

  • Il corpo caldaia realizzato con lamiere di alta qualità ed è saldato a completa penetrazione.
  • Camera di combustione cilindrica, saldata internamente ed esternamente alla piastra anteriore e chiusa posteriormente con fondo completamente bagnato.
  • I tubi di fumo sono saldati alle piastre tubiere disposti sopra alla camera di combustione. La loro disposizione è stata studiata per ottimizzare la circolazione. All’interno dei tubi fumo sono blindati dei tubi in acciaio INOX per preservare il fascio tubiero dall’azione della condensa arrivando velocemente in temperatura.
  • Turbolatori  in acciaio INOX di nuova concezione ad altissima efficienza
  • Portellone anteriore in acciaio rivestito internamente con coibente isolante, provvisto di guarnizione di tenuta, completo di foro e piastra per attacco del bruciatore e spia per il controllo della fiamma.
  • Rivestimento del corpo caldaia realizzato con materassino in lana minerale di 60mm di spessore.
  • La protezione esterna è data da pannelli di acciaio zincato preverniciato che coprono il corpo caldaia il portellone e camera fumo (copertura totale)
  • Apparecchiature di controllo e sicurezza complete di cablaggio e raggruppate in un quadro strumenti posizionato sopra il generatore e comprende: termometro a quadrante, termostato di servizio, termostato di sicurezza a riarmo manuale, interruttore generale, fusibile di protezione.
PACK-P TRS TS
Mod.		 Potenza utile nominale
kW		 Potenza termica al focolare
kW		 Contropress. Focol.
mbar		 Perdite carico lato H2O (Δt 15°C)
mbar		 Conten. acqua
dm3		 Press. Max.
bar		 Attacchi Peso a vuoto
kg
r / m
DN		 v
DN		 s
DN		 Øf
mm
31 31,7 34,8 0,2 5 76 5 1”1/4 1” ¾” 150 220
60 55 60,4 0,6 9 90 5 1”1/4 1” ¾” 150 240
80 76 84,3 0,8 13 90 5 1”1/4 1” ¾” 150 255
105 99 107,8 0,9 6 143 5 2” 1”1/4 ¾” 180 370
130 115 127,4 1,1 8 143 5 2” 1”1/4 ¾” 180 375
190 175 193,8 1,7 6 225 6 65 1”1/2 ¾” 200 455
230 209 227,9 2,4 8 279 6 65 1”1/2 ¾” 200 530
260 233 258 2,8 10 279 6 65 1”1/2 ¾” 200 535
345 315 347,7 3,7 20 388 6 65 1”1/2 ¾” 250 720
405 370 403 4,8 25 463 6 65 1”1/2 ¾” 250 810
440 400 442,5 5,5 30 463 6 65 1”1/2 ¾” 250 820
520 477,4 521,7 4,9 18 641 6 80 2” 1” 300 1195
580 530 579,2 6,2 22 641 6 80 2” 1” 300 1210
650 576,3 629,8 6,8 27 716 6 80 2” 1” 300 1320
800 747,3 800 9,2 31 1100 6 100 65 1” 350 2050
1000 935 1000 10,1 34 1215 6 100 65 1” 350 2280
PACK-P_TRS_3S

Leider ist der Eintrag nur auf Italiano und English verfügbar.

Caldaia monoblocco a tre giri di fumo a combustione pressurizzata e basso NOx, con focolare a fiamma passante e fondo bagnato, o,interamente in acciaio INOX per poter funzionare (utilizzando gas metano) a bassissima temperatura/condensazione, ottenendo cosi elevatissimi rendimenti e forti risparmi di combustibile.

La temperatura di ritorno dell’impianto può essere <15°C utilizzando gas metano (>40°C con combustibili liquidi). E‘ consigliata per l’utilizzo in impianti funzionanti a bassa temperatura (impianti a pavimento, impianti con corpi scaldanti ad ampia superficie ecc) e garantisce un’efficace protezione dalle corrosioni acide della condensa.

Caratteristiche

  • Il corpo caldaia realizzato con lamiera di acciaio inox AISI 304 saldato a completa penetrazione.
  • Camera di combustione realizzata in lamiera di acciaio inox AISI 316 cilindrica, saldata internamente ed esternamente alla piastra anteriore e chiusa posteriormente con fondo completamente bagnato.
  • I tubi di fumo sono acciaio inox AISI 316 e sono saldati alle piastre tubiere disposti sopra alla camera di combustione. La loro disposizione è stata studiata per ottimizzare la circolazione dell’acqua e per favorire la condensazione dei fumi.
  • Turbolatori  in acciaio INOX di nuova concezione ad altissima efficienza
  • Portellone anteriore in acciaio rivestito internamente con coibente isolante, provvisto di guarnizione di tenuta, completo di foro e piastra cieca per attacco del bruciatore e spia per il controllo della fiamma.
  • Rivestimento del corpo caldaia realizzato con materassino in lana minerale di 60mm di spessore.
  • La protezione esterna è costituita da pannelli in lamiera INOX, che coprono il corpo caldaia ed il portellone.
  • Apparecchiature di controllo e sicurezza complete di cablaggio e raggruppate in un quadro strumenti posizionato sopra il generatore e comprende: termometro a quadrante, termostato di servizio, termostato di sicurezza a riarmo manuale, interruttore generale, fusibile di protezione.

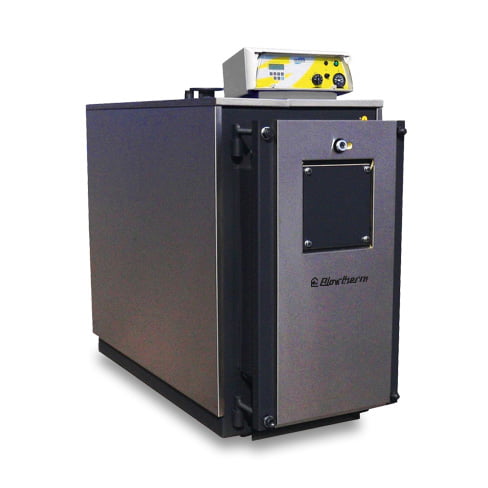

PACK-P IC
Mod.		 Potenza utile nominale (80/60°C)
kW		 Potenza utile nominale (40/30°C)
kW		 Potenza termica al focolare
kW		 Contropressione focolare
mbar		 Perdita di carico caldaia lato acqua (Δt 15°C)
mbar		 Conten. acqua caldaia
dm3		 Press. max caldaia
bar		 Attacchi Peso a vuoto
kg
r / m
DN		 v
DN		 s
DN		 Øf
mm
110 110 117,6 113,3 1 6,8 209 5 2” 1”1/4 ¾” 200 370
150 148 160,3 152 1,2 10 258 5 2” 1”1/4 ¾” 200 430
190 185 200,4 189,6 1,6 16 308 5 2” 1”1/4 ¾” 200 500
230 227 244,8 232,3 2 10 356 5 65 1”1/2 ¾” 250 545
290 286 309,7 292 2,3 14 425 5 65 1”1/2 ¾” 250 615
345 345 372,3 351,7 3,3 23 425 5 65 1”1/2 ¾” 250 620
405 396 432,5 407,3 3 15 585 5 80 2” ¾” 300 1020
440 436,7 482,1 458,7 3,5 18 585 5 80 2” ¾” 300 1030
520 518,9 572,8 545 4,2 22 698 5 80 2” ¾” 300 1120
580 570,4 629,1 599 5,5 27 698 5 80 2” ¾” 300 1130
640 641,3 707,7 673,6 6,6 35 698 5 80 2” ¾” 300 1130

Verbesser Dein Business

Wir beantworten gerne Ihre Fragen oder Kommentare. Los geht´s!

Kontakt aufnehmen

Telefon Geschäftsinformationen Service
